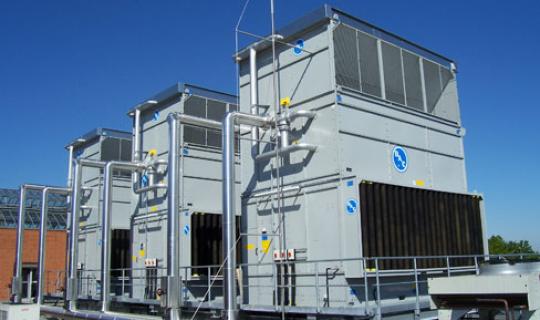

Turn de răcire hibrid BAC - HXI
Gama HXI a turnurilor de răcire cu circuit închis este reprezentată de turnuri cu tiraj forțat, flux combinat, ventilatoare axiale și răcire în regim hibrid uscat-umed.
Beneficii cheie
- Fără ceață
- Economie de apă
- Costuri eficiente
Aplicații tipice
- Aplicații HVAC și industriale medii și mari
- Instalații ce necesită economie de apă
- Instalații cu nivel redus de ceață
Descriere
Prezentare generală
Funcționare fără ceață
Funcționare fără ceață, datorită serpentinei cu aripioare care reduce umiditatea aerului rejectat prin serpentină.
Economie de apă de neegalat
Sistemul inteligent patentat de control al debitului cu o vană cu 3 căi permite un control precis al temperaturii lichidului de ieșire și economii anuale de apă.
Program de operare ce se adaptează funcționării în regim dry (uscat), în regim adiabatic sau regim combinat ud/uscat.
Reduce costurile
Răcire prin evaporare PLUS sistemul unic combinat de transfer de căldură pentru realizarea economiei de energie la nivelul întregului sistem, la temperaturi mai mici de operare.
Ventilatorul axial utilizează jumătate din energia necesară unui ventilator centrifugal similar și realizează o capacitate uriașă cu o singură celulă: economisind mai mult!
Utilizează mai puțină apă = costuri mai reduse pentru apă = cheltuieli mai mici pentru tratarea apei.
Mentenanță redusă și inspecție ușoară
Inspecția și mentenanța turnului de răcire HXI se realizează în siguranță, avand un confort de neegalat în interior.
Turnurile HXI au o zonă interioară spațioasă și acces ușor pentru inspecție/mentenanță.
Accesul în interiorul turnului se realizează cu ajutorul unei uși de dimensiuni mari, iar platforma internă opțională nu necesită îndepărtarea apei din bazin pentru inspecția interiorului unității.
Ușor de inspectat serpentina în timpul funcționării atât din exterior, cât și din interior prin intermediul separatoarelor de picături detașabile.
Ușor de inspectat umplutura din interior și prin intermediul grilelor de admisie aer detașabile din exterior.
Foile de umplutură patentate Bacross II reduc murdăria, permițând inspecția completă a umpluturii fără demontare. Se poate opta pentru pachete de umplutură BACross ce pot fi îndepărtate rapid și ușor pentru curățarea umpluturii.
Autocurățarea bazinului de apă rece și umplerea acestuia deasupra bazinului înclinat pentru a spăla murdăria și resturile.
Capacul filtrului de aspirație anti-vortex detașabil.
Sistemul de make-up, scurgerea și preaplinul ușor accesibile pentru inspecție și curățare.
Funcționare flexibilă
Sistemul de antrenare cu motoare și ventilatoare multiple permite funcționarea în continuare a turnurilor de răcire în cazul avariei unui ventilator.
Sunt disponibile diferite materiale rezistente la coroziune, inclusiv Baltibond, înveliș hibrid patentat, pentru a garanta o durată lungă de viață.
Aspirația și refularea aerului pe o singură parte este potrivită în majoritatea aplicațiilor.
Sistem unic și brevetat de transfer de căldură avand atât serpentină, cât și umplutură, fiind potrivit pentru aplicații cu cerințe stricte de temperatură și provocări termice.
Sistem patentat de control inteligent al debitului!
Siguranță maximă în funcționare
Unitățile HXI sunt ușor de curățat și inspectat, reducând riscul de igienă cauzat de bacterii sau biofilm în interior.
Grilele de admisie aer împiedică pătrunderea razelor solare în interiorul turnului pentru a preveni creșterea biologică în turn, filtrează aerul și oprește stropirea apei în exterior.
Umplutura patentată BACross reduce murdărirea.
Separatorii de picături certificate Eurovent, împiedică ajungerea picăturilor de apă în aer.
Principiu de funcționare
Funcționarea în modul de economisire a apei
Pompa de apă de spayere (1) este oprită și vana de reglare a debitului (supapă cu 3 căi) (2) rămâne complet deschisă. Fluidul de proces cald (3) curge atât prin serpentina cu aripioare (4), cât și prin serpentina primară, din partea inferioară a turnului de răcire (5). Ventilator axial (6) suflă aerul ambiant (7) peste serpentină și căldura este rejectată de fluidul din interiorul serpentinei. În acest mod nu are loc nici consumul de apă, nici ceață.
Funcționare adiabatică
Vana de control a debitului (vana cu 3 căi) (1) permite fluidului cald de proces (2) să curgă prin serpentina cu aripioare (3), trecând serpentina primară (4). Serpentina primară și umplutura (5) sunt umezite de apa pulverizată (6), dar nu există evaporare a apei în scopul rejectării căldurii. O parte din apă se va evapora. Aerul ambiant umed (7) este suflat peste serpentina cu aripioare de către un ventilator axial (8). Aerul saturat (9) are o capacitate de răcire mai bună pentru a răci fluidul de proces din serpentina cu aripioare. Apa pulverizată cade într-un bazin înclinat (10). O pompă recirculă apa către sistemul de pulverizare. Consumul de apă și ceața vizibilă sunt mult reduse în timp ce temperatura de ieșire a fluidului este menținută conform datelor de proiectare.
Funcționarea în modul de economisire a energiei
Fluidul de proces cald (1) curge atât prin serpentina cu aripioare (2), cât și prin serpentina primară (3). Ventilatorul axial (4) suflă aerul (5) peste ambele serpentine și peste umplutură (6). În partea de sus unde fluidul cald pătrunde în turn, aerul de refulare (7) este saturat și pre-răcește fluidul. Apoi, în serpentina primară, care este udată de sistemul de pulverizare (8) are loc următorul proces de transfer de căldură. Fluidul răcit iese (9) din turn pe la partea superioară a serpentinei cu aripioare. Apa de pulverizare curge mai departe peste umplutură îmbunătățind procesul de transfer de căldură prin răcirea în continuare a apei de pulverizare. Apa este colectată într-un bazin înclinat (10) și o pompă (11) recirculă din nou apa răcită peste serpentina primară. Atunci când există o sarcină de căldură mai mică sau temperatura ambiantă scade, vana cu 3 căi (12) va controla debitul care trece prin serpentină, astfel încât temperatura de ieșire a fluidului să fie menținută în parametrii de proiectare. Ceața este, de asemenea, minimizată, deoarece există mai puțină apă evaporată și aerul de refulare este încălzit cu ajutorul serpentinei cu aripioare.
