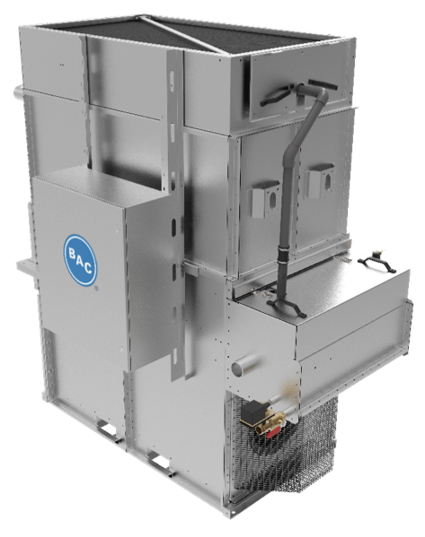

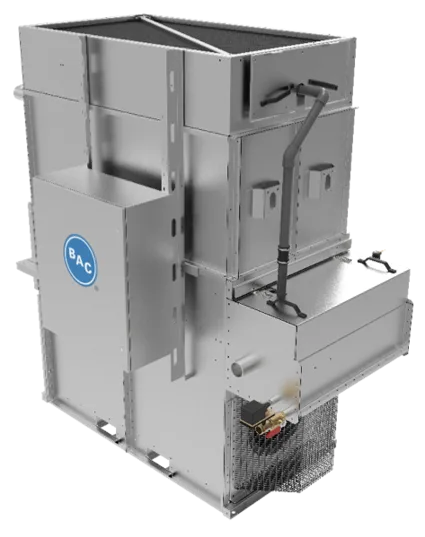

Turn de răcire cu circuit închis BAC - NEXUS
Gama NEXUS a turnurilor de răcire cu circuit închis este reprezentată de turnuri cu tiraj fortat, flux în contracurent, ventilatoare radiale și răcire în regim hibrid, uscat-umed.
Beneficii cheie
- Timp îndelungat de funcționare
- Costuri scăzute de operare
- Impact scăzut asupra mediului
Aplicații tipice
- Aplicații HVAC mici și medii și aplicații industriale ușoare, cu accent pe fiabilitate, eficiență și întreținere minimă
- Amplasarea în spații înguste și instalații cu limitări de înălțime

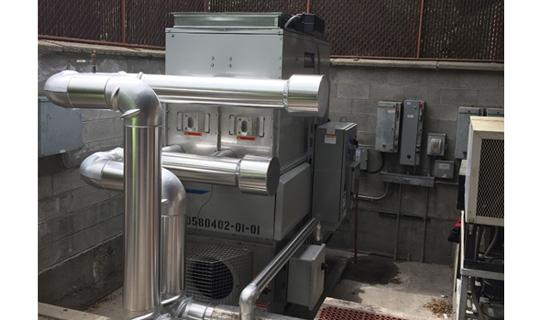

- Instalare de interior
- Instalații ce necesită economie de apă
Descriere
Prezentare generală
Timp maxim de funcționare
Unitățile sunt certificate CTI-Eurovent, garantand performanța termică și elimină costurile de testare a performanței termice pe teren.
Module individuale independente care garantează redundanța.
Materialele rezistente la coroziune sunt standard pentru o durată de viață maximă a echipamentului: oțel inoxidabil hCore ™ Tehnologie de transfer de căldură combinată cu acoperire hibridă Baltibond pe toate componentele structurale, cu rezistență la coroziune echivalentă cu inox SST 304L.
Bazinul de apă rece DiamondClear ™, în curs de patentare, poate fi inspectat în timp ce unitatea este în funcțiune.
Sistemele cu ventilatoare EC sunt amplasate în interiorul unității, în aerul uscat, prevenind condensul și eliminând problemele de coroziune și defecțiunile premature.
Ventilatoarele cu acționare directă elimină eventualele defecțiuni mecanice.
Cele mai mici costuri de operare
Sistemul de control inovator iPilot ™ cu inteligență brevetată funcționează în mai multe moduri pentru a optimiza atât economiile de apă, cât și de energie, în funcție de nevoile și preferințele beneficiarului.
Tehnologia patentată de transfer de căldură hCore ™ oferă un randament termic ridicat (umed și uscat) cu o amprentă la sol scăzută, maximizând atât economia de apă, cât și cea de energie.
Designul DiamondClear ™ în curs de patentare, optimizează distribuția aerului peste serpentină, asigurând auto-curățare continuă, reducând volumul de apă pulverizată cu până la 60% și tratamentul apei, precum și costurile energetice ale pompei de pulverizare.
Sistemul cu ventilatoare EC are o eficiență superioară care depășește cerințele clasei de eficiență IE4. Electronica integrată a motoarelor EC permite controlul turației pentru o eficiență maximă a sistemului, la un consum semnificativ mai redus de energie.
Ventilatoarele radiale eficiente din punct de vedere energetic oferă economii de până la 40% față de ventilatoarele centrifugale standard și oferă o capacitate statică externă ridicată.
Cel mai mic impact asupra mediului
Designul DiamondClear ™ în curs de patentare asigură o autocurățare continuă a unității. În timpul opririi, suprafețele înclinate se scurg complet, evitând astfel apa stagnantă din interiorul turnului de răcire și riscul de sedimentare a impurităților.
Bazinul de colectare extern cu un volum de apă mai scăzut cu 80% reduce consumul de substanțe chimice și elimină necesitatea de a accesa interiorul unității pentru curățare.
Posibilitatea de a utiliza sisteme de tratare a apei care permit drenarea de la turnul de răcire la apa de suprafață.
Bazinul de colectare complet închis elimină orice pătrundere a soarelui, prevenind creșterea biologică.
Acoperire hibridă Baltibond, cu un finisaj neted al suprafeței, reduce dezvoltarea biofilmului.
Garantarea siguranței operaționale prin sistemul de biocid UV fără substanțe chimice opțional ce poate fi instalat din fabrică.
Cele mai mici costuri de instalare
Poate fi instalat ca o singură piesă sau ca module individuale care se încadrează într-un lift de marfă.
Greutate cu până la 35% mai mică, amprentă la sol mai mică cu 40% și înălțimea mai mică cu 1,5 m.
Designul Plug & Play cu sistemul inovator de control iPilot ™ și electronica integrată a motoarelor EC, care elimină necesitatea convertizoarele de frecvență externe, filtrele electronice și cablurile ecranate la fața locului.
Bazinul de colectare a apei modular este inclus standard pentru conexiuni ale fluidului de proces într-un singur punct.
Nu este necesară pasivarea datorită structurii complet rezistente la coroziune și a tehnologiei de transfer de căldură hCore ™.
Presiunea ventilatoarelor permite instalarea unităților în interior.
Cea mai mică întreținere
Designul DiamondClear ™ în curs de patentare, asigură o autocurățare continuă a unității prin suprafețele complet înclinate, un impact constant al căderii apei de pulverizare, viteze ridicate ale apei și un volum de apă mai scăzut cu 80% (fără apă stagnantă în interiorul unității) minimizând nevoia de întreținere prin reducerea acumulării de murdărie și creștere biologică.
Bazinul extern de apă rece cu pompa de pulverizare, ventilatorul cu acționare directă în sistem uscat, sistemul de distribuție a apei și separatorii de picături sunt ușor accesibile din exterior fără a fi nevoie de scări permanente sau platforme.
Sistemul cu ventilare EC permite o inspecție ușoară și nu necesită nicio întreținere.
Inspecția și mentenanța pieselor critice este posibilă în timpul funcționării.
Acoperire hibridă Baltibond și oțel inoxidabil pentru o finisare netedă a suprafeței ce facilitează curățarea internă.
Principiu de funcționare

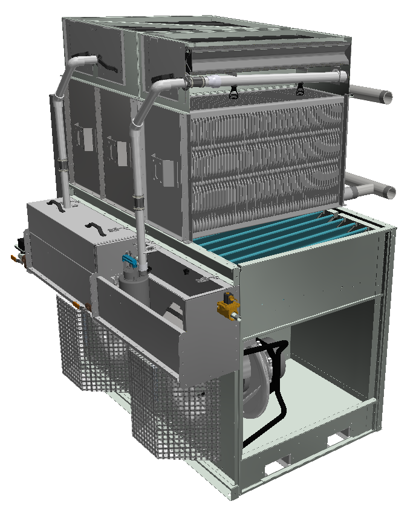

Turnul de răcire hibrid Nexus™ constă din unul sau mai multe module, fiecare cu propria serpentină hCore™ (1), sistem de pulverizare (2) și sistem de acționare a ventilatorului EC (3).
Când un modul funcționează prin evaporare, fluidul de proces cald (4) circulă prin schimbătorul de căldură hCore™, care este udat de sistemul de pulverizare. În același timp, sistemul (sistemele) de acționare a ventilatorului EC suflă aerul ambiant (5) în sus prin schimbătorul de căldură. O parte din apa de pulverizare se evaporă și răcește fluidul de proces, care apoi iese din unitate (6). Apa de pulverizare rămasă curge înapoi în bazinul extern înclinat (7), unde este colectată. O pompă de apă pulverizată (8) recirculă apa până la sistemul de pulverizare. Aerul cald saturat (9) părăsește răcitorul prin separatoare de picături (10), care îndepărtează picăturile de apă din aer.
Când un modul funcționează dry, pompa de pulverizare este oprită. Căldura fiind transferată de la fluidul de proces în aerul ambiant prin transfer de căldură sensibilă.
Construcția modulară și sistemul de control iPilot™ al turnului de răcire Nexus™ permite mai multe moduri de operare pentru a adapta apa și performanța energetică la nevoile dumneavoastră. Inteligența integrată oferă posibilitatea de a echilibra eficient economiile de apă și energie și de a realiza cele mai mici costuri de operare posibile.
Funcționarea în modul de economisire a energiei
Economiile de energie sunt maximizate utilizând puterea maximă a răcirii prin evaporare. În perioadele în care temperaturile ambientale sau încărcările din clădire sau proces sunt relativ ridicate, răcitorul hibrid modular Nexus™ funcționează cu toate sistemele de pulverizare active în toate modulele. În condiții neproiectate, sistemul ventilatorului EC va reduce automat și inteligent viteza ori de câte ori este posibil. Dacă sarcina este asigurată, ventilatoarele și pompele de pulverizare se vor opri.
Modul Nexus
În modul revoluționar Nexus, se poate acorda prioritate economiilor de apă și energie pentru a obține echilibrul corect al ambelor. Condițiile climatice, capacitatea de răcire și costurile apei și energiei pot determina setările specifice, care pot fi ajustate cu ușurință după cum este necesar. Se poate specifica importanța apei față de economiile de energie pentru a obține automat echilibrul potrivit pentru fiecare aplicație.
Funcționarea în modul de economisire a energiei
În modul de economisire a apei, economiile de apă sunt maximizate prin aplicarea de apă pulverizată la serpentina hCore™ automat, inteligent și numai atunci când este absolut necesar pentru a îndeplini cerințele de răcire. Sistemul de control iPilot™ pulverizează apă separat fiecărui modul, pentru a minimiza utilizarea apei și a maximiza economiile.
